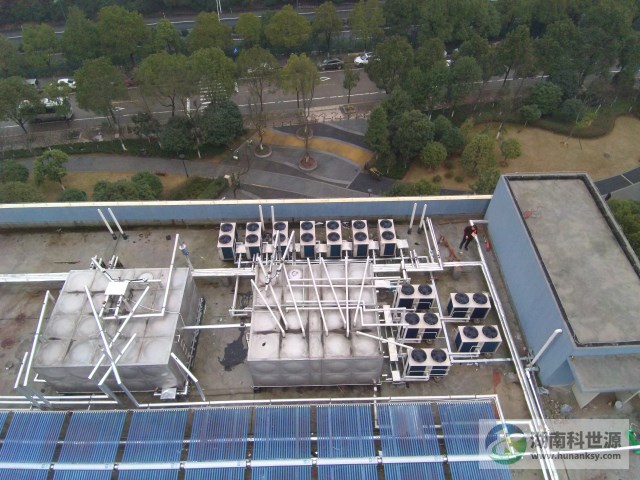

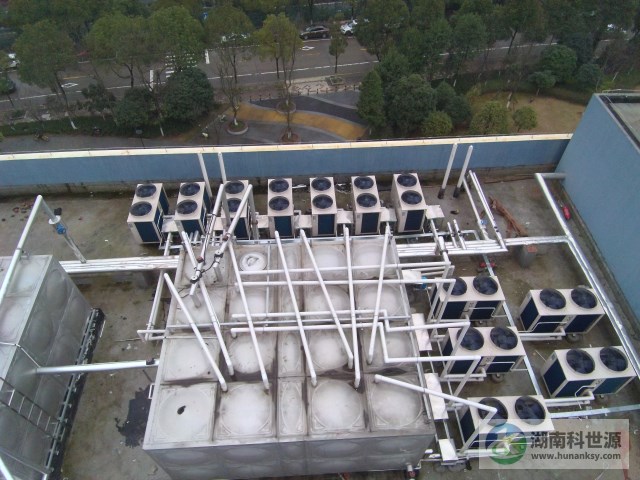

天達中學宿舍空氣源熱水工程項目。設計采用太陽能集中集熱-集中儲熱系統，采用真空管太陽能集中集熱，輔助熱源采用空氣源熱泵，太陽能集熱器、保溫儲熱水箱、空氣源熱泵等設備均安裝于建筑屋面。

項目生活熱水用水量（按最不利時考慮）：最高日用水量為70m3/d。

本工程熱水供水水溫深化設計為60℃，設計最大小時熱水用量約為10m3/h。

本工程進水冷水最低溫度按照長沙市標準5℃進行設計。

深化設計熱水回水水溫為45℃。本系統全日供應熱水，采用全日機械循環。當管網末端溫度低于45℃時，熱水循環回水經熱水供水變頻泵及回水電磁閥加壓至屋頂熱水箱，經太陽能熱水系統循環加熱，如此反復直至管網末端溫度達到45℃。

設計雙水箱系統，兩個保溫熱水箱的體積均為36m3。水箱保溫厚度50mm。內外層材質均為SUS304。補水由水位控制，溫度控制，定時控制，低水位時補水，高水位停止補水。

根據相關規定及要求，我方根據甲方提供的圖紙，結合公司多年的太陽能行業設計安裝經驗及相關國家、行業標準，對項目進行了一系列設計優化。

1、設計采用集中集熱-集中儲熱太陽能熱水系統。

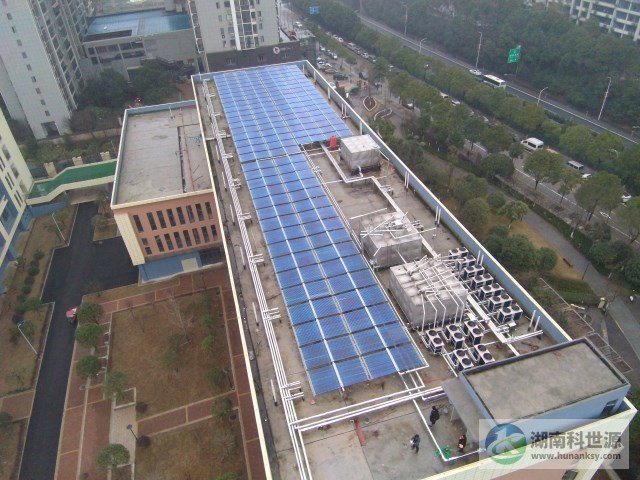

2、太陽能集熱器設備深化設計采用?58mm*1800mm*50支型真空管集熱器模塊，因屋面安裝面積限制，設計安裝98組，合計太陽能總面積約719.32㎡。

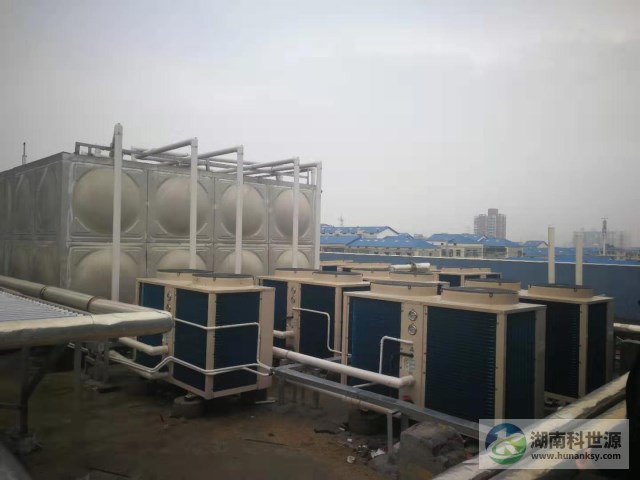

3、輔助熱源采用空氣源熱泵。設計12臺10P機組輔助加熱。

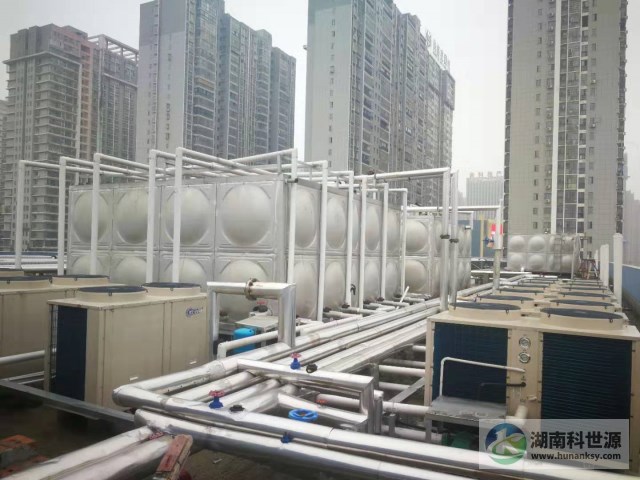

4、根據圖紙，最終我方根據貴方要求，采用雙水箱太陽能系統，兩個水箱大小相同，外形尺寸為4m*4.5m*2m，水箱容積為36噸。

5、系統設計全日24小時供應熱水，采用全日機械循環。當回水主管路溫控探頭低于下限溫度設定值（45℃，可調）時，供水加壓變頻泵和回水電磁閥自動打開，將管道內低溫水加壓至屋頂供熱水箱，再經供熱水箱供水至管道，當回水主管道溫控探頭達到溫度設定上限值時（45℃，可調）時，加壓變頻泵和回水電磁閥自動停止，如此反復，讓回水管路始終保持一定的設定熱水溫度值，使用水末端龍頭一開便有熱水，不浪費水資源。
