項目概況

合能地產-洋湖公館二期工程2#棟及7-9#棟需設計太陽能熱水系統。其中2#棟采用集中集熱-集中供儲熱式太陽能熱水系統；7#、8#、9#棟考慮根據建筑單元設計采用集中集熱-分戶儲換熱式太陽能熱水系統。

2#棟為高層綜合樓，根據建筑屋面可利用面積安裝布置太陽能集熱器，設集中式儲熱水箱，供應本建筑辦公樓洗手間用熱水。根據要求，太陽能集熱加電輔熱供熱方式，日熱水量約15噸。我方根據要求，在2#棟建筑屋面設計采用真空管太陽能集熱器。

7#、8#、9#棟為多層單元式居住建筑，項目建筑均為6層，一個單元一梯兩戶，第6層之上為躍層，即一個單元按12戶考慮。我方優化設計每個單元屋面安裝1套太陽能系統，即每12戶一套系統，總計7個單元，7套系統。每套系統設計12塊2000*1000mm的平板太陽能集熱器，每戶室內安裝一個100L的承壓換熱水箱。集熱器加熱介質后，通過管道輸送防凍液熱媒介質與承壓水箱內的盤管進行循環換熱。

項目現場實景照片

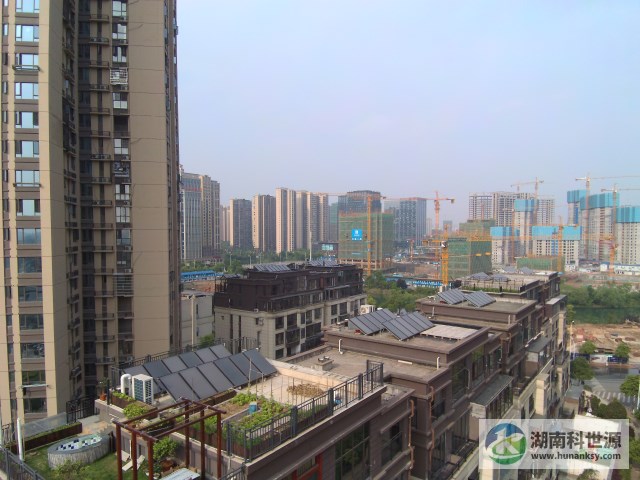

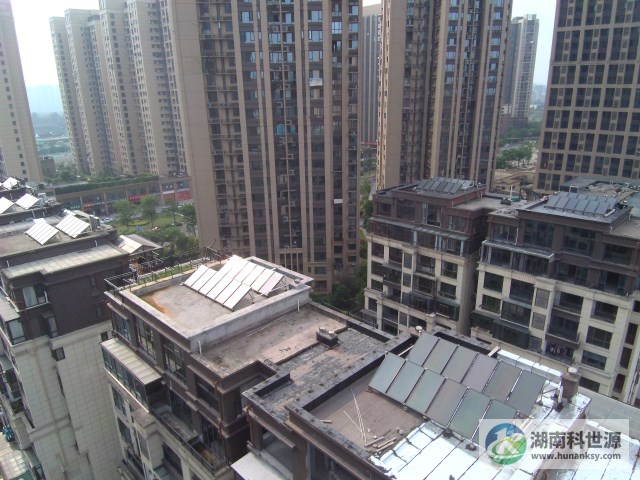

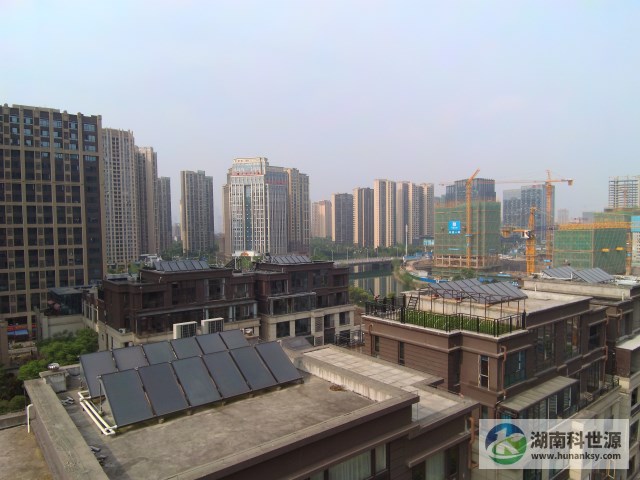

以上為洋房分單元集中集熱-分戶儲熱式太陽能熱水系統（采用平板集熱器）

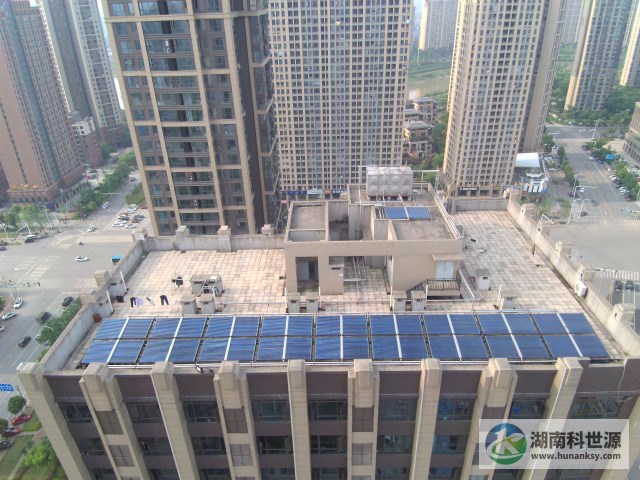

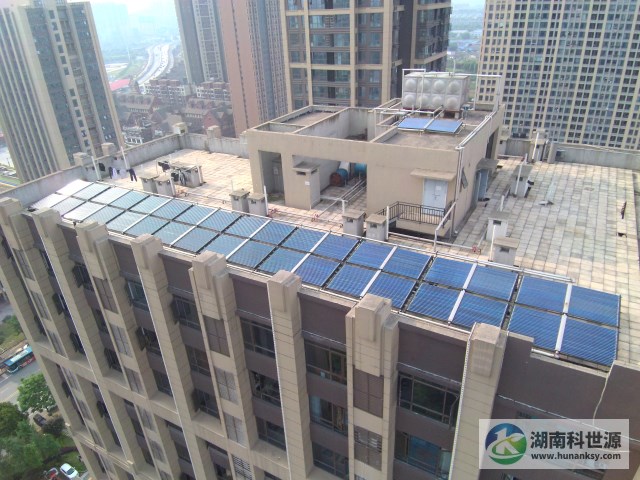

以上為2#棟集中集熱集中供儲熱式太陽能熱水系統（采用真空管集熱器）
