中建璟和城小學太陽能熱水系統
- 全國咨詢熱線:
- 4009987176
詳情介紹:
根據相關規定及要求,我方根據甲方提供的圖紙,結合公司多年的太陽能行業設計安裝經驗及相關國家、行業標準,對項目進行了一系列設計優化。

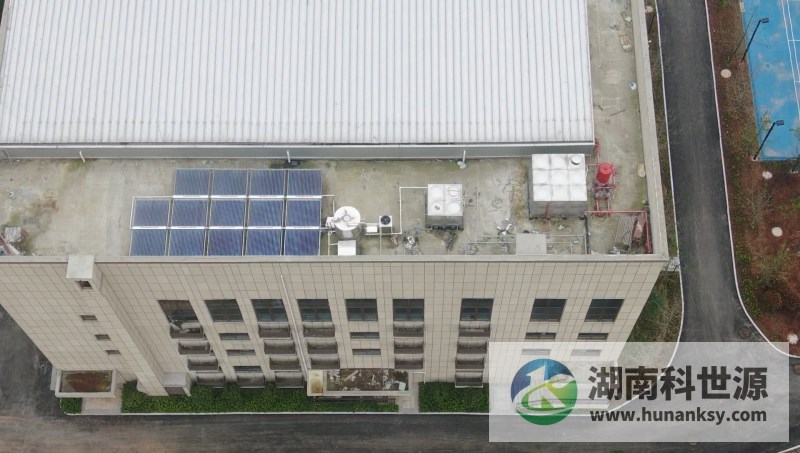

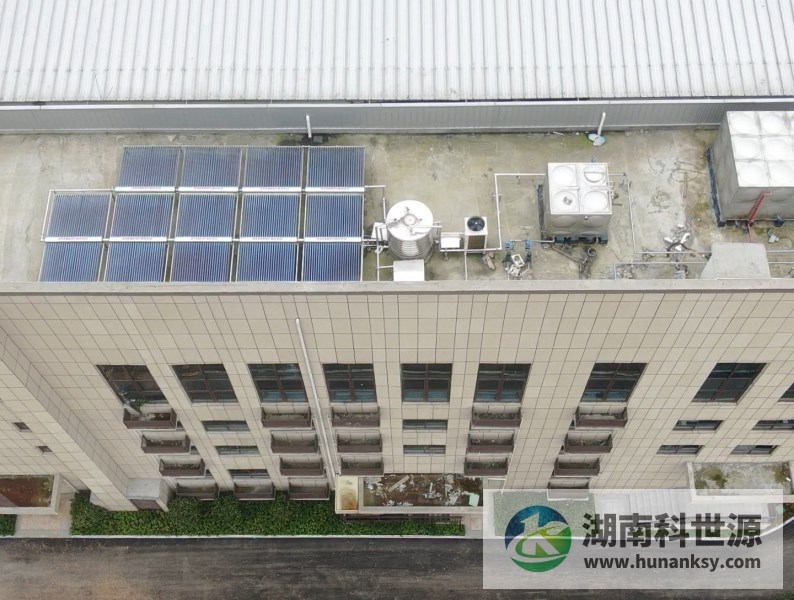

1、設計采用集中集熱-集中儲熱太陽能熱水系統。
2、太陽能集熱器設備深化設計采用?58mm*1800mm*50支型和?58mm*1800mm*25支型真空管集熱器模塊,根據原設計的太陽能面積情況,最終設計安裝5組50支型和4組25支型,50支型集熱器每組模塊面積7.34㎡,25支型則為3.67㎡每組,合計太陽能總面積51.38㎡。達到原設計的50㎡集熱器要求。
4、設計采用一臺KFXRS-17II型(5匹)空氣源熱泵機組輔助加熱,機組制熱量17KW,輸入功率4KW,完全可滿足使用需求。
5、深化設計改雙水箱系統為單水箱系統,設計一個有效容積3噸的不銹鋼供、儲熱保溫水箱,水箱規格:Ф1600mm*h1800mm。
6、系統設計全日24小時供應熱水,采用全日機械循環。當回水主管路溫控探頭低于下限溫度設定值(45℃,可調)時,回水泵自動打開,將管道內低溫水抽至屋頂供熱水箱,再經供熱水箱供水至管道,當回水主管道溫控探頭達到溫度設定上限值時(45℃,可調)時,回水泵自動停止,如此反復,讓回水管路始終保持一定的設定熱水溫度值,使用水末端龍頭一開便有熱水,不浪費水資源。
